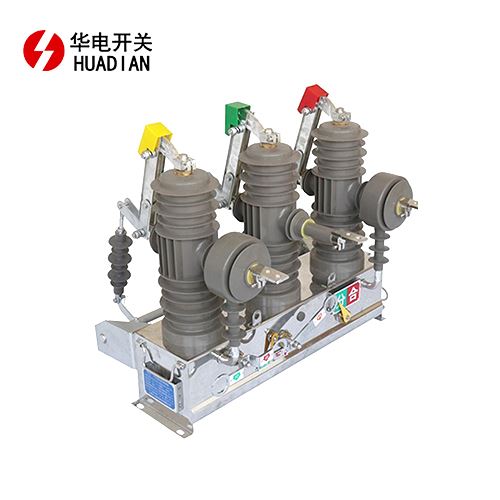

ZW43-12 utendørs vakuumbryter
Produksjonsintroduksjon
Oversikt:
ZW43-12 utendørs vakuumkretsbryter brukes hovedsakelig i merkespenning 12kV, 50Hz trefaset vekselstrømsdistribusjonssystem. I henhold til de spesifikke konfigurasjonskravene kan ZW43-12 utendørs vakuumkretsbryter realisere overstrømsbeskyttelse, overstrømsforsinkelsesbeskyttelse, hurtigavkoblingsbeskyttelse og enfase jordingsbeskyttelse (lavstrøms jordingsbeskyttelse) og andre funksjoner . ZW43-12 utendørs vakuumkretsbrytere er i stand til å lage en pålitelig forbindelse med FTU-terminalen, kan oppnå fjernkontroll, telemetri, fjernkommunikasjon, fjerninnstilling. Produktet kan overvåke driftsstatusen til utstyret online gjennom GSM, CDMA, GPRS og andre overføringssystemer. Det er det foretrukne utstyret for automatisering av distribusjonsnettverk.
Miljøforhold:
Høyden overstiger ikke 2000m;
Omgivelsestemperatur: -40 grader ~ pluss 45 grader ;
Vindhastigheten er ikke mer enn 35m/s;
Forurensningsgrad: Grad IV;
Installasjonssted: ingen brannfarlig, eksplosjonsfare, kjemisk korrosjonssted;
Intensiteten av jordskjelvet overstiger ikke 8 grader.
Spesifikasjon
De viktigste tekniske parameterne til effektbrytere:
| Nei. | Punkt | Enhet | Data | ||
| 1 | Merkespenning | kV | 12 | ||
| 2 | Nominell isolasjon (1 min strømfrekvens tåler spenning) | kV | 50 | ||
| 3 | Nominell isolasjon (Vurdert lynimpuls tåler spenning) | kV | 95 | ||
| 4 | Nominell frekvens | Hz | 50 | ||
| 5 | Merkestrøm | A | 630 | ||
| 6 | Nominell kortslutningsbrytestrøm | kA | 16 / 20 | ||
| 7 | Nominelle kortslutningsstrømbrytetider | t | 30 | ||
| 8 | Vurdert sekvens av operasjoner | / | O-0.3s-CO-180s-CO | ||
| 9 | Den nominelle kortsluttede lukkede strømmen (topp) | kA | 40 / 50 | ||
| 10 | Den nominelle tåle strømmen | kA | 40 /50 | ||
| 11 | Vurdert kortvarig motstand mot strøm | kA | 19 /20 | ||
| 12 | Nominell driftsspenning | V | AC 220 / DC 220 / DC24 /DC24 | ||
| 13 | Full pausetid | s | Mindre enn eller lik 0.125 | ||
| Vurdert kortvarig ståtid | s | 4 | |||
| 14 | Hovedkretsmotstand for hver fase | μΩ | Mindre enn eller lik 200 | ||
| 15 | Mekanisk levetid | t | 10000 | ||
Produksjonsdetaljer
Produktoversikt og installasjonsdimensjoner:
（Enhet: mm）
firma profil
Shaanxi Huadian Electric Co., Ltd. er lokalisert i Baoji High-tech Development Zone, Shaanxi-provinsen. Det er en moderne høyteknologisk bedrift som spesialiserer seg på produksjon av vakuumbrytere som integrerer FoU, produksjon og salg.
Produksjonsverksted
Produktkvalifisering
Sertifiseringer
