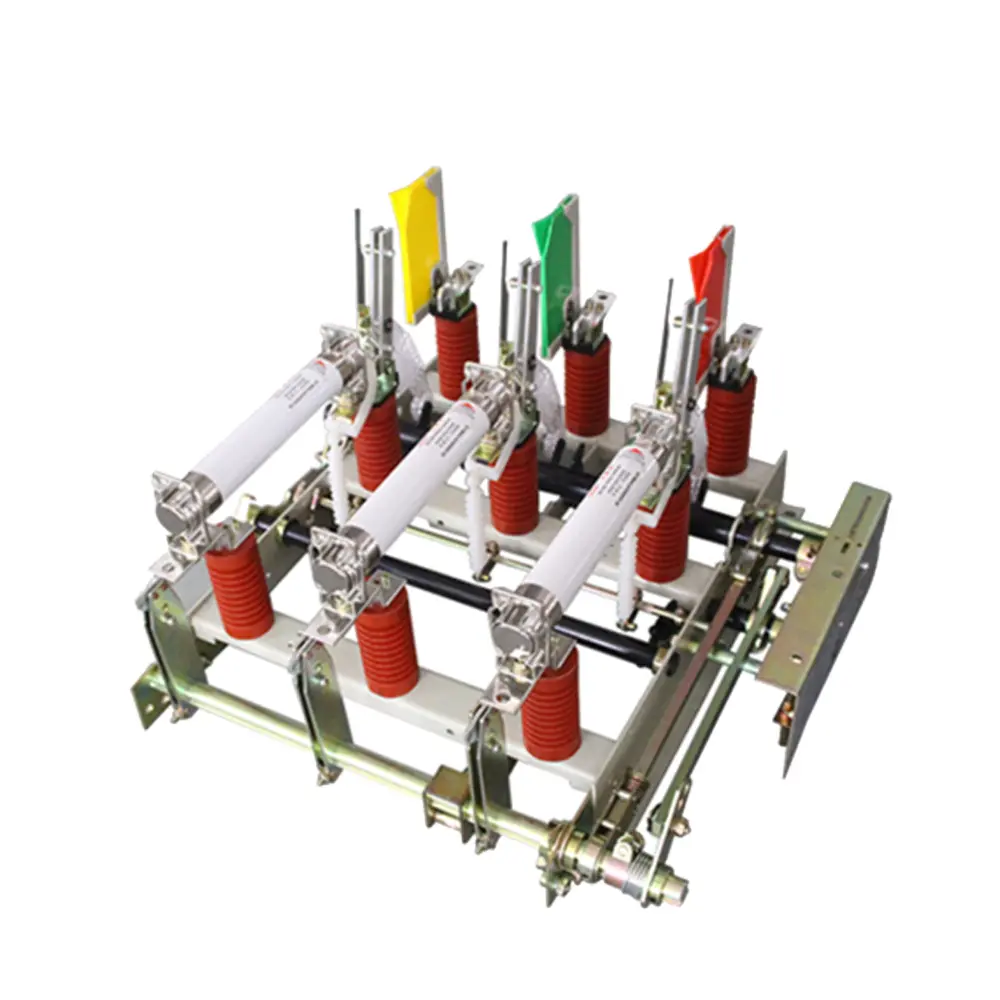

FN5-12 (RDL) serie innendørs AC høyspenningsbryter

Sende bookingforespørsel

produkt introduksjon

FN5 - 12 innendørs AC High - Spenningsbelastningsbryter (heretter referert til som lastbryteren) er egnet for bruk i 50Hz, 12kV AC -nettverk. Det brukes til å avbryte belastningsstrømmen og lukke korte - kretsstrømmer. Lastbryteren, utstyrt med en sikring, avbryter kortslutningsstrømmer og fungerer som en beskyttende bryter.
Denne lastbryteren kan utstyres med CS6-1 manuell driftsmekanisme, den dedikerte CS-manuelle driftsmekanismen eller CJ Electric Driftsmekanismen.
Etter omfattende typestesting og lang - Terminprøve operasjonsvurdering, ytelsen til FN5 - 12R (L) innendørs AC High - Spenning Load Switch - Sikring Combination Appliance har oppfylt kravene til IEC420 "Ac High {{6} SUCHE -APPLYSE LOOLL SUNCH {{{5 {{{{{5 {{5 {{} (} {} {{5 {} (}}}} {5 {5 {}}}}}}} spenningsbryter {{{ utgave) og GB3804 "3 - 63 KV AC High - Spenning Load Switch" -standarder. Sammenlignet med lignende utenlandske produkter, har de tekniske parametrene nådd nivået av lignende produkter. Den har liten størrelse og lett vekt, kan brukes i ringer nettverksskap og bokse-type transformatorstasjoner, og er mye brukt i distribusjonen av 10 kV linjekraft. Det kan realisere tre posisjoner for bytte, isolasjon og jording, og effektivt unngå utstyrets fase-tap-drift.

FN-AC-High-voltage-Load-Switch-1

Modell og mening

product-351-220

Driftsmiljøforhold

1.
2. Høyde ikke over 1000 meter;
3. Daglig gjennomsnittlig relativ fuktighet overfor 95%, månedlig gjennomsnitt ikke over 90%.
4. Jordskjelvintensitet ikke over 8 grader;
5. Plassering fri for brann, eksplosjonsfare, kjemisk korrosjon og alvorlig vibrasjon;
6. Forurensningsnivå: Nivå II;
7. Omgivelsesluft skal ikke være betydelig forurenset av etsende eller brennbare gasser, vanndamp eller andre miljøgifter.

Tekniske parametere

Punkt	Parametere
Nominell spenning og maksimal driftsspenning (KV)	12
Nominell frekvens (Hz)	50
Rangert strøm (a)	630
Rangert aktiv belastningsstrøm og 5% nominell aktiv belastningsstrøm (a)	630,31.5
Rangert kapasitiv bruddstrøm og nominell induktiv bruddstrøm (a)	10,40
Rated Transfer Current (KA)	1.3
Rangert kort - Tid motstand Strøm og rangert Peak Totch Strøm (Ka)	20,50
Mekanisk liv (tider)	2000

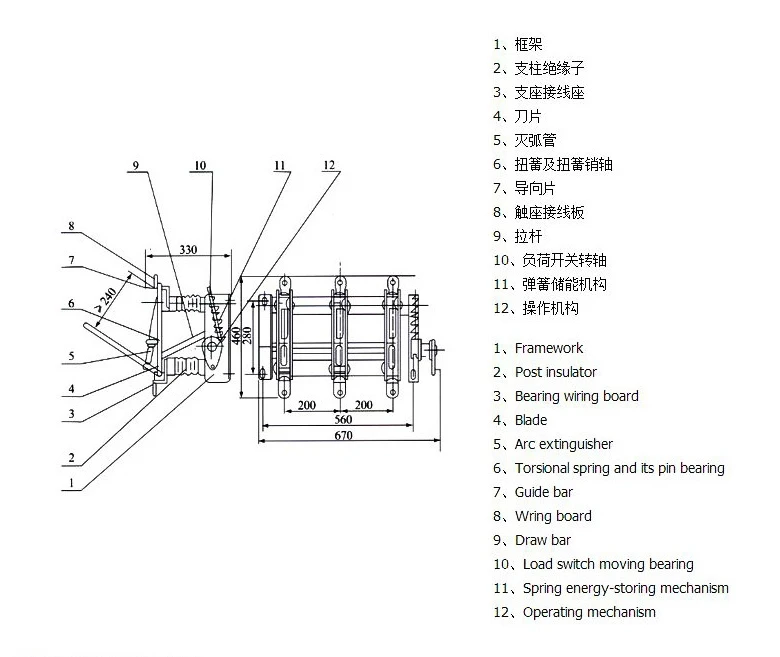

Utseende og installasjonsdimensjoner

product-780-657

product-797-535
