HXGN-12 Ring Hovedenhetsbryter

Oversikt:

HXGN- Enhetstype AC metallomsluttet ringhovedenhet (heretter referert til som ringnettskap) er en ny generasjon av høytrykks elektriske apparater designet og utviklet uavhengig av vårt eget selskap i henhold til kravet til innenlandsk landbrukselektrisitet og bynetttransformasjon etter introduksjon av utenlandsk avansert teknologi. Hver teknisk ytelsesindeks når fullstendig IEC298- og GB3906-standarden.

Hovedbryteren til HXGN-12 Ring Main Unit Switchgear-kabinettet, betjeningsmekanismen og komponentene er laget av ABB Corporations originale del eller SFL-12/24-bryterutstyret importert utenlands og montert hjemme . Vi kan også installere ABB Corporations originale stykke HAD/US type SF i henhold til brukernes forespørsel. Strømbryteren eller VD4-Svakuumbryteren deler seg i to typer: betjenes manuelt og elektrisk i henhold til driftsmodus.

HXGN-12 Ring Main Unit Switchgearskapkroppen er naglet etter bearbeiding av numerisk kontrollmaskinverktøy med pålitelig mekanisk forrigling og feilfunksjonsforebyggende funksjon. Beskyttelsesgraden når IP3X. Dette produktet har de bemerkelsesverdige egenskapene som lite volum, lett vekt, kunstnerisk utseende, enkel betjening, lang levetid, høy parameter uten forurensning og lite vedlikehold.

Arbeidsplass:

HXGN口－12 (SFG) enhetstype bytte metall ringnett svitsjutstyr, er egnet til å utveksle SOHz,12kV, fungerer som enhet for mottak og distribusjon av elektrisk energi.

Struktur og fordel:

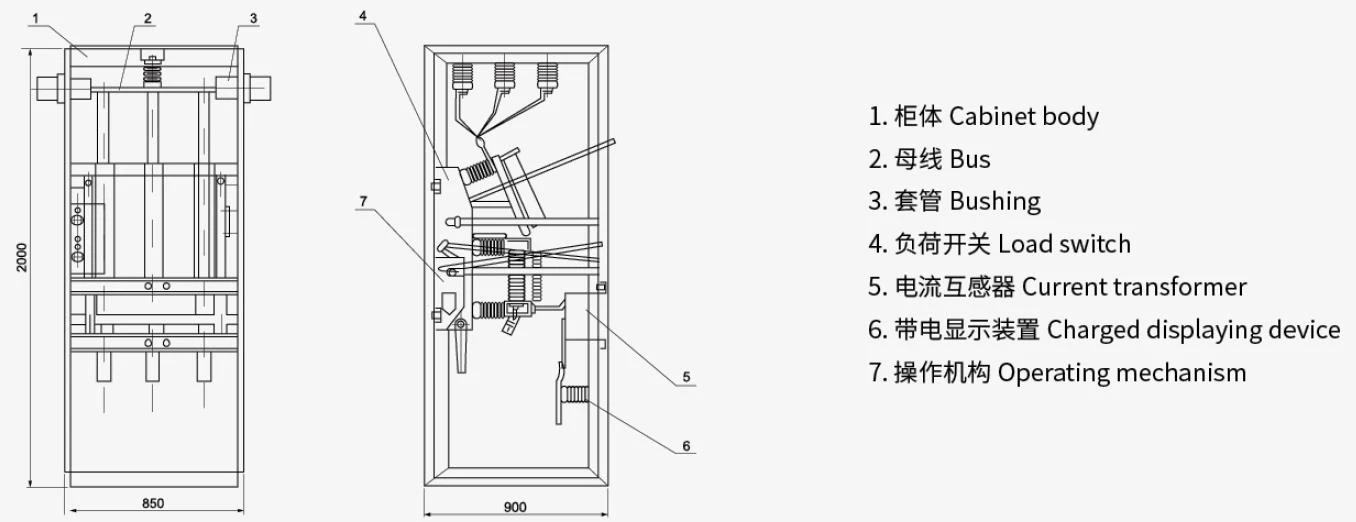

Produktets konturstruktur er referert til som diagram 1 og diagram 2; installasjonsdimensjonen refereres til som diagram3. Dette skapet av ringnettverkstypen gjør luft som isolasjonsmedium, hovedsakelig montert med ZFN -10/630-type vakuumlastbryter. Og det er to skapordninger - inngående skap og utgående skap.

1. Inngående skapordning

Det er en vakuumlastbryter av typen ZFN-10/630 på hovedkretsen inne i kabinettet med isolasjonskniv og jordingskniv betinget. De tre av dem er alle installert i ett maskinstativ, og det er låser blant dem, slik at det er realisert å koble sammen driften av tre arbeidsstasjoner med buss, isolasjon og jording. Inne i skapet er komponentene som CT, PY tilgjengelige.

2.0utgående skapordning

ZFN □ -10/630 type vakuumbelastningsbryter, sikring med sluttstykke (brukt som skillebryter) og jordingskniv på hovedkretsen inne i skapet, og driften av de tre arbeidsstasjonene kan realiseres. Inne i skapet er komponentene som CT/PT og ZNO-avleder tilgjengelig, så måleskapet kan utelates.

Inne i det inngående skapet og det utgående skapet er det isolerende beskyttende baffel forriglet med jordingsbryter. Og inne i skapene, er de mekaniske forriglingene tatt i bruk mellom hver bryter og baffel samt skapdøren med kravet om "fem-forebygging" og IP2X for beskyttelsesgraden til skapskapet.

Drift og feilsøking:

(1) Driftssekvens for lastbryter

Lukking: Når belastningsbryteren er i tusen-off-tilstand, setter du betjeningshåndtaket inn i betjeningshullet på belastningsbryteren og vri den med klokken (ca. 180 grader) for å få den til å lukkes.

Brudd: Når lastbryteren er i lukketilstand, kan lastbryteren åpnes med den manuelle utløsningsknappen eller utløserelektromagneten. For belastningsbryteren utstyrt med sikring med sluttstykke, etter at sikringen er gått, vil sikringen også Lastebryteren kan åpnes.

(2) Driftssekvens for avslåing

en. Åpne lastbryteren for å frigjøre forriglingen mellom den og skille- og jordingsbryteren.

b. Sett betjeningshåndtaket inn i betjeningshullet til skille- og jordingsbryteren, og vri det med klokken (ca. 90 grader), isolasjonskniven åpnes.

c. Etter å ha dreid med klokken igjen (ca. 90 grader), lukkes jordingsbryteren raskt.

d. Sett inn isolasjonsbarrieren for å koble ut dørlåsen.

e. Åpne døren for inspeksjon.

(3) Driftssekvens for kraftoverføring

en. Lukk skapdøren.

b. Trekk ut den isolerende skilleveggen og lås skapdøren.

c. Sett betjeningshåndtaket inn i betjeningshullet til isolasjons- og jordingsbryteren, og vri det mot klokken (ca. 90 grader) for å koble fra jordingsbryteren.

d. Betjen belastningsbryteren, lukk bryteren og send strøm.

2 Feilsøking

Under arbeidsprosessen til ringnettskapsskapet, hvis det er feil som løse fester, dårlig smøring av de mekaniske delene og et fall i vakuumgraden til vakuumavbryteren, kontroller og eliminer dem ved å feste, tilsette smøremiddel og påføre trykk etter strømbruddet. ovenfor feil.

Reparere:

1. Etter at skapet er åpent, sjekk alle isolasjonsstykkene og demonter de fuktige, legg dem i tørkeboksen på 70-80 grader og ta dem ut for feilsøking igjen etter 48 timers tørking.

2. Hvis produktet er fuktig eller rustent under lagring, vennligst rengjør det med en gang og beskytt det godt.

3. Vedlikehold og reparasjon bør gjøres for å ringe nettverksskap under drift.

(1). Vakuum omfanget av vakuum bue-slukkingsrom

(2). Kontakt slitasje grad;

(3). Om festestykkene er løse eller ikke;

(4). Mekanisk elektrisk parameter som åpen reise, over reise.

(5). Om løpingen er fleksibel eller ikke;

(6). Om forriglingen er pålitelig eller ikke;

(7). Om alle delene er rene, spesielt for isolasjonsbeslag.

4. Utfør en generell undersøkelse og feilsøking for å ringe nettverksskap under følgende forhold:

(1). Rutinemessig undersøkelse og rengjøring for hver

(2). Etter hver 2000. gangs bruk av lastbryteren

De viktigste tekniske parametrene

Produktoversikt og installasjonsdimensjoner:

（Enhet: mm）

Kombinert el-skap

Last bryterskap

Shaanxi Huadian Electric Co., Ltd. er lokalisert i Baoji High-tech Development Zone, Shaanxi-provinsen, Kina. Det er en moderne høyteknologisk bedrift som spesialiserer seg på produksjon av vakuumbrytere som integrerer FoU, produksjon og salg.

Shaanxi Huadian-produkter har blitt mye brukt i kraftverk, metallurgi, petrokjemikalier, jernbaner, gruver, radio og TV, urbane konstruksjoner og rekonstruksjonsprosjekter for landlige strømnett, og blir godt mottatt av brukere for deres høykvalitetsprodukter og tjenester.
